La construction d’une maison repose sur des principes d’ingénierie et de design qui garantissent sa durabilité et sa sécurité. Au cœur de cette démarche se trouve un élément crucial, souvent sous-estimé : la longrine. Cette poutre en béton armé ou précontraint joue un rôle fondamental dans le soutien des structures en répartissant les charges de manière efficace. Dans le contexte de constructions modernes, et particulièrement en France où les sols peuvent présenter des caractéristiques variées, comprendre la fonction et la mise en œuvre de la longrine est essentiel. Avec l’augmentation de la densité des constructions urbaines, l’apport de solutions techniques adaptées devient une nécessité. Cet article se penche sur les spécificités de la longrine, son installation, ses matériaux et bien d’autres aspects qui vous permettront de maîtriser cet élément primordial des fondations.
Qu’est-ce qu’une longrine ?
Définie comme une poutre rectangulaire reposant au niveau des fondations, la longrine uniformise et répartit les charges des murs porteurs sur des points d’appui comme des semelles, des plots ou des pieux. En construction neuve, elle assure également une liaison entre les différents éléments structurels, améliorant ainsi la stabilité de l’ensemble de l’édifice. En rénovation, son rôle est tout aussi crucial : elle peut être intégrée lors des travaux de reprise en sous-œuvre pour renforcer un bâtiment affaibli ou s’affaissant.
La différence entre une longrine et d’autres éléments de fondation, comme une semelle, réside dans leur fonctionnement. Tandis que la semelle répartit les charges sur une surface donnée, la longrine agit en tant que poutre, reportant les efforts sur des appuis localisés. Cette caractéristique la rend particulièrement utile dans des contextes géologiques difficiles. Ainsi, lorsqu’un bâtiment nécessite de solides fondations, la longrine s’impose comme une solution optimale.
Fonctionnement de la longrine dans les fondations

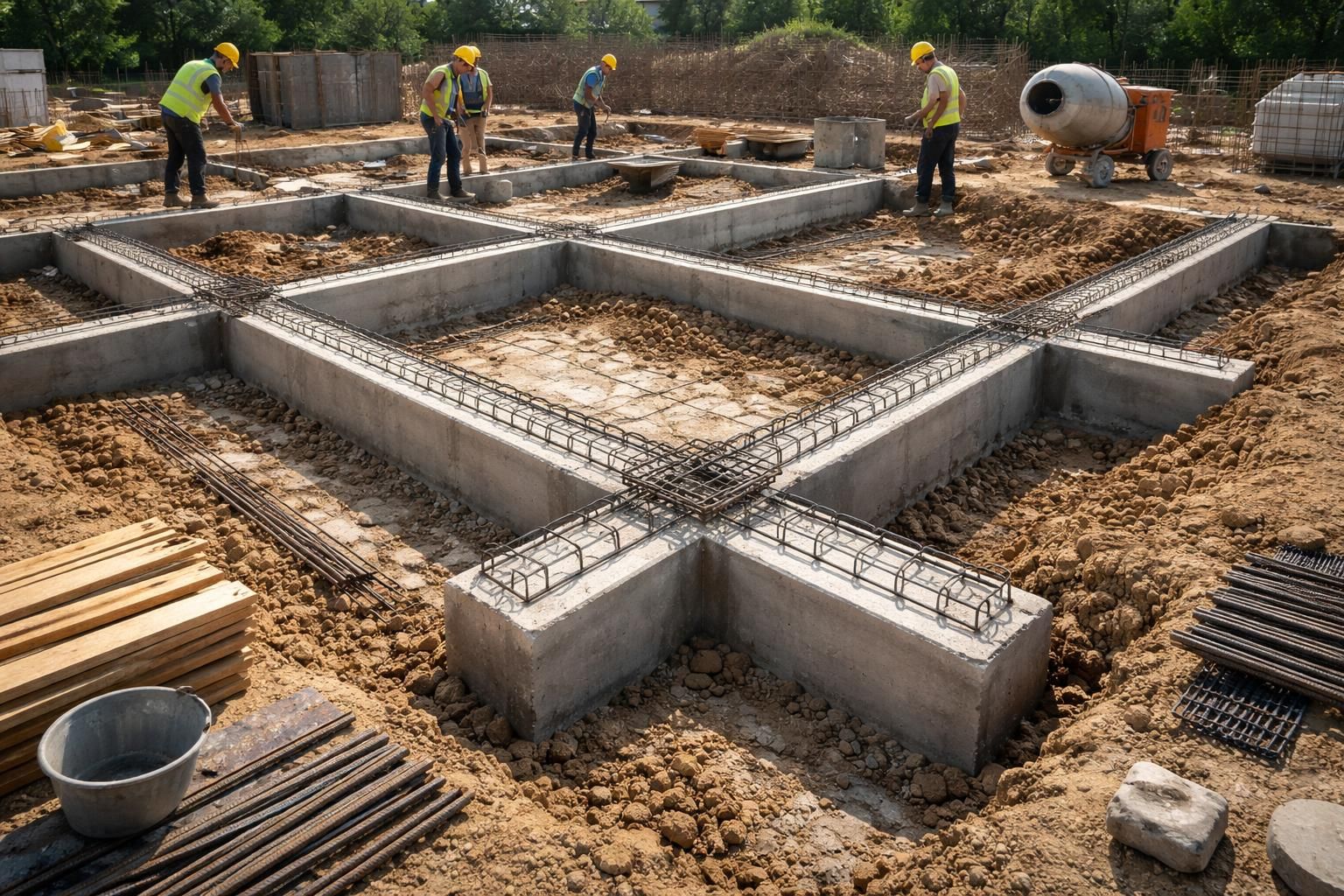

Au moment de la construction, la longrine est positionnée horizontalement, créant un « pont » entre les points de support. De cette façon, elle permet une meilleure distribution des charges, réduisant les risques de tassement différentiel qui peuvent provoquer des fissures structurelles. Dans une maison, on observe souvent que les longrines sont installées sous les murs porteurs pour faciliter cette répartition.
Un aspect clé de son fonctionnement repose sur sa conception et sa mise en œuvre. Par exemple, des détails comme l’enrobage des aciers et le choix des matériaux doivent être soigneusement planifiés pour garantir sa durabilité, en tenant compte des facteurs environnementaux tels que le gel et l’humidité. En somme, la longrine offre une réponse technique face aux défis posés par la diversité des sols, en assurant un soutien durable à toute la structure.
Longrines versus autres éléments de fondation
Pour mieux cerner l’importance de la longrine, il est utile de la comparer à d’autres éléments de fondation tels que les semelles filantes et les poutres traditionnelles. Chacun de ces composants structurels joue un rôle spécifique et possède des caractéristiques distinctes.
| Élément | Rôle principal | Position | Utilisation |
|---|---|---|---|
| Longrine | Répartir les charges | Niveau fondations | Sous murs porteurs, reprise en sous-œuvre |
| Semelle filante | Diffuser les charges au sol | Sous murs porteurs | Sol stable, charges modérées |
| Poutre | Supporter des charges | Niveau superstructure | Entre poteaux, murs |
La longrine, à la différence de la semelle filante, agit en tant que poutre reliant des éléments isolés et, par conséquent, est plus adaptée aux sols à forte variabilité ou lors d’une exposition à des charges concentrées. Les semelles filantes peuvent fonctionner sur des sols stables, tandis que les longrines se révèlent indispensables là où des ajustements doivent être faits en réponse aux conditions du terrain. Une planification appropriée au stade de la conception, en fonction des besoins de construction spécifiques, est cruciale pour éviter des désordres futurs.
Caractéristiques techniques de la longrine
La conception de la longrine ne se limite pas à un simple calcul de portée. Les matériaux, dimensions et techniques de fabrication sont définis par des critères précis qui répondent à différents besoins structurels. Par ailleurs, les matériaux couramment utilisés, tels que le b béton armé, ont été choisis pour leur résistance, à la fois en compression et en flexion.
Matériaux utilisés
Le matériau par excellence pour les longrines est le béton armé. Il combine à la fois résistance à la compression et flexibilité, essentiel pour absorber les charges dynamiques. D’autres matériaux, tels que l’acier, peuvent être utilisés dans des contextes spécifiques, mais le recours au béton reste la norme pour les maisons individuelles. En cas de nécessité, comme pour des structures temporaires ou légères, le bois pourrait également être envisagé, bien que ce recours soit moins fréquent.
Dimensions typiques
Les dimensions standard d’une longrine évoluent en fonction des besoins spécifiques de la construction. Par exemple, dans les maisons individuelles, les longrines affichent généralement des largeurs entre 20 et 40 cm et des hauteurs de 30 à 60 cm, avec des portées pouvant aller de 2 à 6 m entre les appuis. Le choix des dimensions devra prendre en compte le type de sol, les charges supportées et les éventuelles contraintes sismiques.
Rôle structurel et répartition des charges par la longrine
La longrine ne se contente pas de soutenir les murs porteurs; elle redistribue les efforts de manière uniforme, ce qui est primordiale pour éviter les déformations ou fissures au niveau des murs et des planchers de la maison. La répartition des charges est particulièrement critique dans des régions où le terrain peut être hétérogène ou soumis à des mouvements.
Importance de la répartition des charges
En répartissant les charges sur plusieurs points d’appui, la longrine limite les tassements différentiels, contribuant ainsi à la stabilité de la structure. Par exemple, lorsqu’un bâtiment est situé sur un sol argileux, la variation de l’humidité peut entraîner des mouvements de terrain. La longrine agit alors comme une protection supplémentaire en créant une base solide qui répartit uniformément les charges vers des points d’appui sécurisés.
Globalement, la longrine peut être vue comme un élément structurel essentiel qui sert de « colonne vertébrale » en évitant que les charges ne se concentrent sur des zones vulnérables. Cette stratégie de construction garantit la durabilité et la pérennité de l’ouvrage dans le temps.
Installation d’une longrine : étapes et bonnes pratiques
La mise en œuvre d’une longrine nécessite une série d’étapes structurées qui doivent être suivies rigoureusement pour garantir leur efficacité. Le respect des normes DTU (Documents Techniques Unifiés) est une exigence fondamentale lors de la phase d’installation.
Étapes de préparation et de mise en œuvre
Avant même de couler le béton, il est essentiel de réaliser une étude géotechnique pour évaluer les caractéristiques du sol. Cette évaluation guide la conception des longrines. Ensuite, l’implantation précise des points de fondation est réalisée, suivie par le terrassement et la préparation des fouilles. Voici un aperçu des étapes clés :
- Étude de sol et compréhension des caractéristiques du terrain
- Implantation des axes de construction et vérification des niveaux
- Réalisations des fouilles et préparation de la couche de propreté
- Mise en place du ferraillage et des réservations nécessaires
- Coulage et finition du béton, suivi de la cure
Chaque étape doit être soigneusement exécutée pour garantir que la longrine remplisse son rôle efficacement. En cas de doutes, il est recommandé de faire appel à des professionnels qualifiés pour éviter des désordres futurs.
Durabilité et maintenance d’une longrine
Enfin, la longrine, si elle est bien conçue et mise en œuvre, peut assurer la durabilité de la structure pendant plusieurs décennies. Pour garantir sa longévité, quelques aspects doivent être pris en compte, notamment la qualité du béton, l’enrobage des aciers, ainsi que le drainage des eaux pluviales.
Surveillance et entretien
Il est essentiel d’établir un plan de maintenance qui comprend des inspections régulières pour détecter d’éventuelles fissures ou signaux de déformation. Des vérifications visuelles annuelles permettront de s’assurer que la longrine conserve ses propriétés mécaniques. Si des défauts sont observés, des interventions rapides pourront être mises en place pour éviter des problèmes plus graves.
Un contrôle minutieux des abords, la gestion des eaux ainsi qu’un entretien préventif des structures environnantes contribueront à préserver l’intégrité et la durabilité des longrines.
Dimensionnement de la longrine : normes et approches
Le dimensionnement des longrines est une étape technique qui nécessite une expertise approfondie. Généralement, cela doit être réalisé par un bureau d’études. Les considérations prennent en compte non seulement les charges permanentes, comme le poids des murs, mais aussi les charges d’exploitation éventuelles, qui varient d’un bâtiment à l’autre.
Pratiques et normes de dimensionnement
Les Eurocodes, en particulier l’EC2, fournissent les lignes directrices nécessaires pour le calcul et dimensionnement des longrines en béton. Ces normes stipulent clairement les critères à respecter, notamment concernant la flexion et le cisaillement. A titre d’exemple, un rapport hauteur/portée est souvent recommandé entre 1/10 et 1/15 pour vous permettre de réaliser un dimensionnement optimal.
En somme, le dimensionnement d’une longrine repose sur des interactions complexes entre le bâtiment et le sol. Un calcul précis est le meilleur moyen de garantir une construction durable, alignée avec les normes de sécurité en vigueur.
